Positioner (Headstock 1PB Series & 2PF Series)

OTCダイヘンのポジショナは、ロボットコントローラに直接接続されているため、プログラムを簡単かつ迅速に行うことができます。また、ワークスペースを最大限に活用できるよう設計されており、アーク溶接や切断などの特定の作業において、常に最適な加工姿勢を維持することが可能です。

ポジショナー (Positioner): 周辺機器用ジグポジショナー

効率の向上 (Improved efficiency): ワークの機械加工や溶接をより迅速かつ効率的に行えます。
コスト削減 (Cost savings): 職場における生産性と効率を高めることで、コスト削減に貢献します。
精度の向上 (Increased precision): ワークを正確な位置に固定できるため、精密な加工や溶接に不可欠です。
安全性の強化 (Enhanced safety): 手作業による部品の取り扱いを減らし、職場環境の安全性を向上させます。
汎用性 (Versatility): 多方向への移動をサポートする汎用性の高いシステムで、多様なワークサイズや溶接用途に対応します。

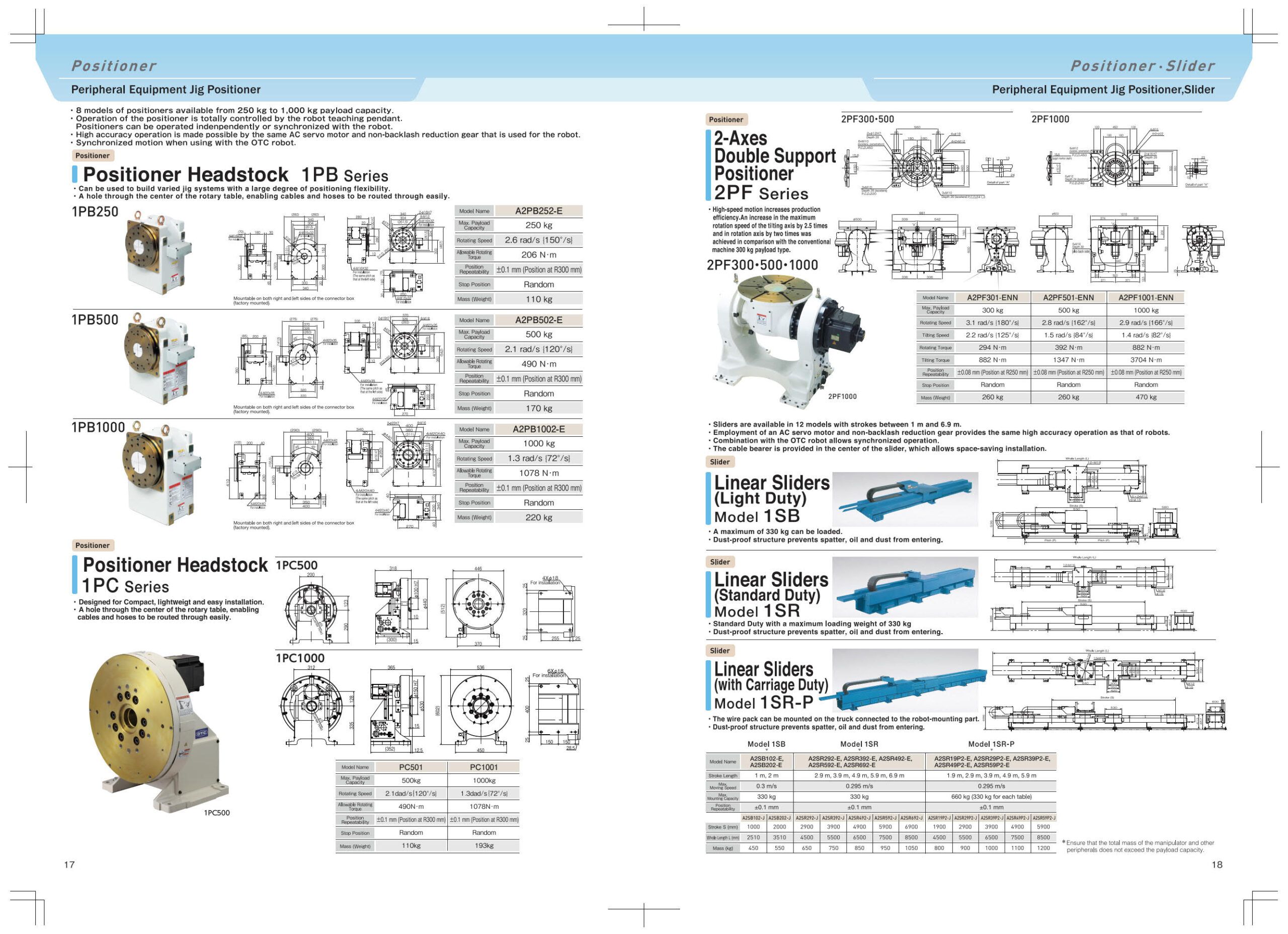

Positioner

Headstock รุ่น 1PB Series

配置の自由度が高く、用途に合わせて多彩な治具システムの構築が可能です。
ロータリテーブルの中心部に貫通穴（中空穴）を設けており、ケーブルやホースの配線・配管を容易に行うことができます。

Headstock 1pb Series

仕様

Shape	A2PB252-J	A2PB502-J	A2PB1002-J
Max. payload	250kg	500kg	500kg
Spin speed max	2.6rad/s(150°/s)	2.1rad/s(120°/s)	1.3rad/s(72°/s)
Maximum allowable load moment	206N.m	490N.m	1078N.m
Repeatability	±0.08mm (Position of R250)	±0.08mm (Position of R250)	±0.08mm (Position of R250)
Stop position	Arbitrary	Arbitrary	Arbitrary
Mass	110kg	170kg	220kg

210122 Abbildung Otc Engelmann 8 Scaled

ヘッドストック 2PF シリーズ

配置の自由度が高く、用途に合わせて多彩な治具システムの構築が可能です。
ロータリテーブルの中心部に貫通穴（中空穴）を設けており、ケーブルやホースの配線・配管を容易に行うことができます。

2pf Series

仕様

Shape	A2PF301-JNN	A2PF501-JNN	A2PF1001
Max. payload	300kg	500kg	500kg
Spin speed max	3.1rad/s (180°/s)	2.8rad/s (162°/s)	2.9rad/s (166°/s)
Max. allowable load moment of table shaft	294N.m	392N.m	882N.m
Maximum allowable load moment on inclined shaft	882N.m	1347N.m	1347N.m
Repeatability	±0.08mm (Position of R250)	±0.08mm (Position of R250)	±0.08mm (Position of R250)
Stop position	Arbitrary	Arbitrary	Arbitrary
Mass	260kg	260kg	470kg

4096 2731 Max

仕様

Shape	A2PB252-J	A2PB502-J	A2PB1002-J
Max. payload	250kg	500kg	500kg
Spin speed max	2.6rad/s(150°/s)	2.1rad/s(120°/s)	1.3rad/s(72°/s)
Maximum allowable load moment	206N.m	490N.m	1078N.m
Repeatability	±0.08mm (Position of R250)	±0.08mm (Position of R250)	±0.08mm (Position of R250)
Stop position	Arbitrary	Arbitrary	Arbitrary
Mass	110kg	170kg	220kg

適用例

Synchro-feed III

アーク溶接
